Пульт управления электроприводом 1,7Квт

1.1. НАЗНАЧЕНИЕ.
Пульт — управления (ПУ) электроприводами — предназначен — для
управления электроприводами с механическим (MBKB) и электронным (ЭБКВ) блоками конечных выключателей.
В зависимости от мощности электродвигателя привода ПУ выпускаются в четырёх исполнениях.
1.2. УСЛОВИЯ ЭКСПЛУАТАЦИИ.
Нормальными условиями эксплуатации (ГОСТ 15150-69) являются:
— температура окружающей среды от +1°С до +45°С (нижняя предельная температура -10°С).
— относительная влажность воздуха от 45 до 80%.
— атмосферное давление от 8‚4›‹104 до 10,7x 10*Па (от 630 до 800 мм рт. ст.).
— рабочее положение — крепление на вертикальной плоскости, допускается отклонение от вертикального положения до 30° в горизонтальной плоскости.
1.3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
— номинальное напряжение 3X фазной нагрузки……… 380B, 50Гц
— номинальная мощность 3X фазной нагрузки и максимальный ток (фазный) для категории применения AC-3:
Исполнение ПУ | Номинальная Максимальный Для
мощность ток (фазный) электроприводов
электродвигателя | автоматического |типа
привода, кВт выключателя ПУ,
А
ПУ11.00.000 0,4 2,0 M, A
-01 1,7 8,0 B (B до 1,7кВт)
-02 4.8 16,0 B (T, 1 до 4,8кВт)
-03 8,5 25,0 I, Д
— номинальное напряжение катушек управления KOHTAKTOPOB. .. ……….. ~220B
— номинальное напряжение цепей сигнализации и управления…………. ~220B
— максимальный TOK цепей сигнализации и управления
— потребляемая мощность (без электропривода)……….. 90Вт
— климатическое исполнение и категория размещения по ГОСТ 15150-69..
1.4. ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
пуск электропривода B направление «Открыть» или «Закрыть»;
— автоматическая остановка привода при срабатывании конечных или моментных выключателей привода;
— ручная остановка привода;
— блокировка от случайного пуска привода;
— сигнализация — (световая) срабатывания — конечных — и — моментных выключателей привода;
— работа от выносного поста управления ВПУ (B режиме дистанционного управления).
1.5. УСТРОЙСТВО И РАБОТА

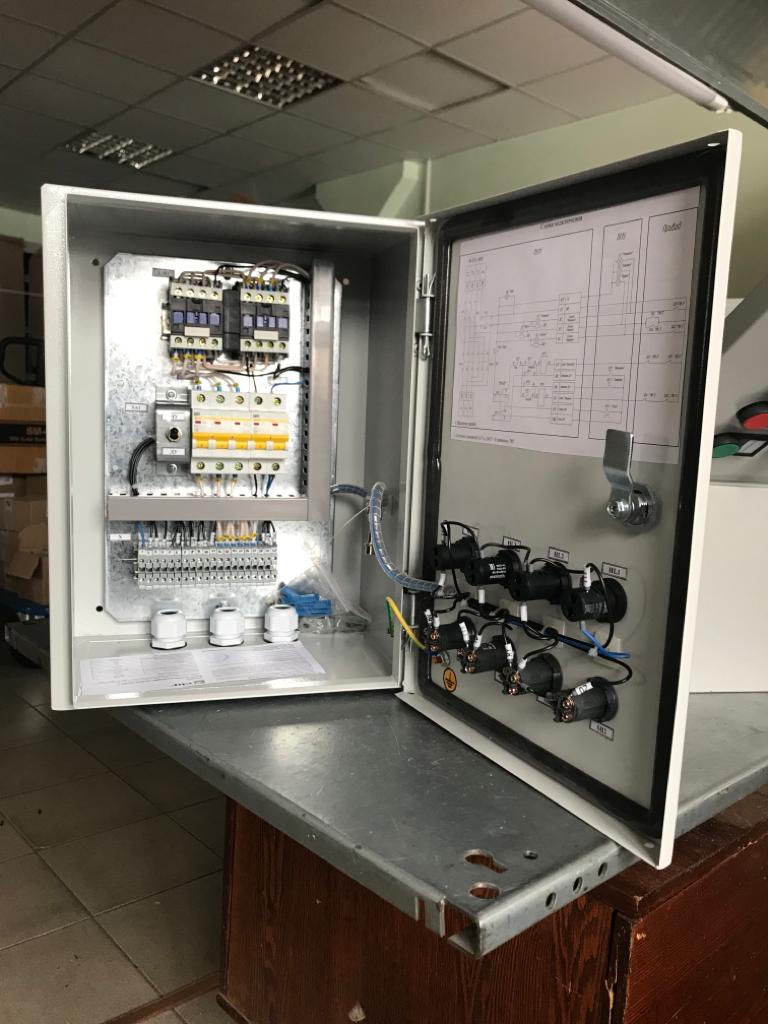

1.5.1. Пульт управления собран в металлическом шкафе навесного исполнения с дверью, запирающейся на замок
В двери установлены элементы управления и сигнализации.
В нижней части шкафа установлены три сальника типа РG-21.
Остальное электрооборудование установлено внутри шкафа на монтажной панели.

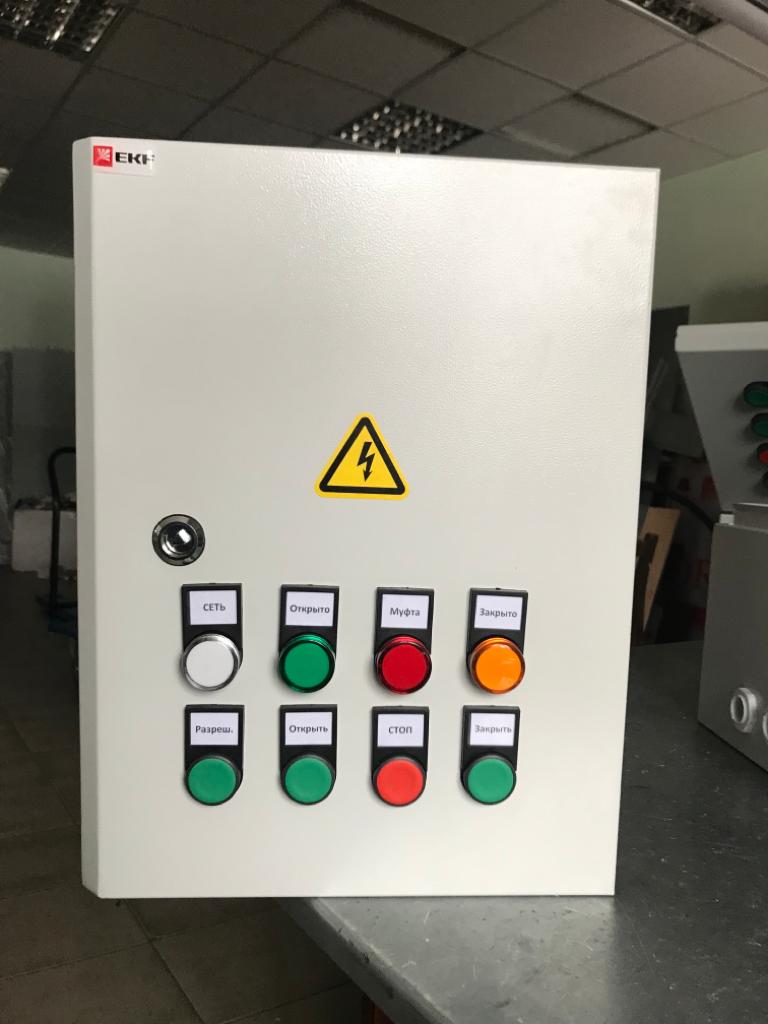

1.5.2. Назначение органов управления и сигнализации.
Кнопка «Разрешение» — блокировка случайного пуска привода (разрывает цепи питания кнопок «Открыть» и «Закрыть»).
Кнопки «Открыть» и «Закрыть» — включение электропривода в направлении открытия или закрытия арматуры.
Кнопка «Стоп» — ручная остановка привода в произвольном положении.
Сигнальные лампы:
«Сеть» — подача напряжения питания на ПУ.
«Открыть», «Закрыть» — срабатывание конечных выключателей привода.
«Муфта» — срабатывание моментных выключателей привода.
1.5.3. Подача 3x фазного напряжения на ПУ и защита цепей от коротких — замыканий — производится 3X полюсным — автоматическим
выключателем QF1 (приложение 2).
Подача напряжения питания (-220В) на цепи управления и сигнализации (I защита цепей от коротких замыканий и длительных
перегрузок) производится 2х полюсным автоматическим выключателем QF2.
Контакторы KM1, KM2 обеспечивают пуск, останов и реверсирование электродвигателя привода.
Переключатель $А1 «МУ-ДУ» обеспечивает выбор местного или дистанционного режима работы ПУ.
1.6. МАРКИРОВКА
Условное обозначение, заводской номер и дата выпуска указаны на табличке, закреплённой на корпусе ПУ.
1.7. УПАКОВКА
Пульт управления упаковывается в коробку из перфорированного картона.
