Шкаф автоматического ввода резерва АВР – важнейший составной элемент электрооборудования, питающего несколько потребителей. Сфера применения щитов АВР разнообразна: они используются в административном строительстве и при возведении жилых объектов, на заводах легкой и тяжелой промышленности, в транспортной сфере. Основная функция шкафа АВР – быстрое переключение нагрузки на резервный ввод в аварийных ситуациях (снижение или повышение вводного напряжения за установленные значения, слипание, обрыв или нарушение чередования фаз), когда питание от главного источника напряжения становится невозможной.
Конструктивные характеристики
Шкаф автоматического ввода резерва состоит из прочного корпуса с установленным внутри электрооборудованием, наиболее важными узлами которого являются , в зависимости от требований, контакторы, пускатели, рубильники или автоматы с мотор-приводами . Корпус может быть изготовлен из пластиковых или металлических материалов с необходимой для нормального функционирования степенью защиты. На фронтальной поверхности размещаются световые приборы и устройства управления, благодаря которым определяется состояние вводов и имеется возможность оперативно управлять устройством. Ввод кабелей в щит может производиться сверху или снизу – это будет зависеть от способа прокладки присоединяемого кабеля. Присутствие в конструкции щита автоматического ввода резерва реле контроля входного напряжения с улучшенными функциями дает возможность детальной настройки параметров эксплуатации оборудования.Разновидности щитов АВР

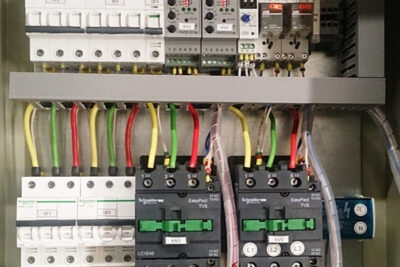

- АВР на контакторах. Конструкция отличается наличием двух магнитных контакторов(пускателей). Первый подключает нагрузку от главного источника, второй – от резервного. При этом оба контактора связаны механической блокировкой-когда включен один контактор то механическая блокировка не позволяет включиться второму и наоборот. Переключение между вводами происходит почти мгновенно. Среди важнейших преимуществ данного типа шкафов – невысокая стоимость, малый нагрев, минимизация мощности потребления.

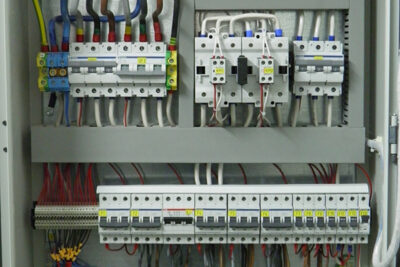

- АВР на автоматах с мотор-приводом. Устройства данного типа характеризуются показателями долговечности, что становится возможным благодаря применению в автоматах устройств искрогашения. Характеризуются увеличенным, по сравнению с АВР на контакторах временем переключения между вводами. Находятся в среднем ценовом диапазоне.

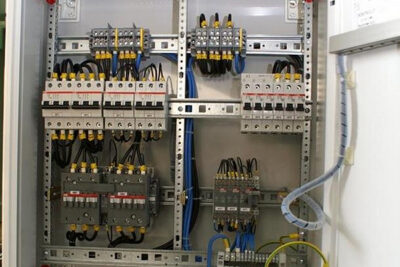

- Бесконтактные АВР. Устройства данного типа характеризуются показателями долговечности, что становится возможным благодаря применяемому вакууму в контактной группе, отсутствию электрической дуги, минимальному подгоранию контактов и, следовательно, большему ресурсу переключений по сравнению с устройствами на контакторах. При этом количество электромагнитных помех сведено к минимуму, что также является преимуществом бесконтактных АВР. Являются самыми дорогими решениями в линейке АВР.
АВР-200
АВР - 2 ввода с контролем 2 вводов
АВР с секционированием
Однозначного ответа о том, что лучше – АВР на автоматах или контакторах, дать невозможно. Многое будет зависеть от условий использования, цены и других факторов. Например, для малых токов до 400 А целесообразнее использовать контакторы и автоматические выключатели. Для токов более 400 А – автоматы с электроприводом. Устройства можно разделить на 3 типа по критерию особенностей схемы подключения:- АВР с приоритетной схемой. Простейший вариант с одним главным входом, который чаще всего устанавливаются, если необходимо использовать непостоянно функционирующие генераторы тока, напряжение различного качества или разные тарифы электроэнергии.
- АВР с бесприоритетной схемой. Предполагается, что любой из входов может играть роль главного. При этом переключение между входами осуществляется, если на действующем входе напряжение падает до недопустимых величин. Бесприоритетные схемы в шкафах АВР оправдано применять, если нужно уменьшить коммутации равнозначных входов
Схема электрическая принципиальная. АВР на 2 ввода с общей системой шин на отходящей линии.
