Цена на ЩО-70
В таблице ниже представлена ориентировочная стоимость панелей. Минимальная цена на панель ЩО-70 начинается от 18 тыс. рублей. Итоговый расчет осуществляется в индивидуальном порядке в зависимости от комплектации и типа панели. Позвоните нашим специалистам 8(495) 363-10-93 для выполнения точного расчета, который будет включать расходы на доставку оборудования.
Особенности конструкции

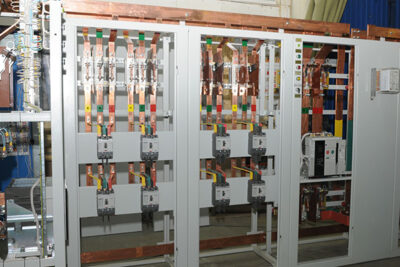

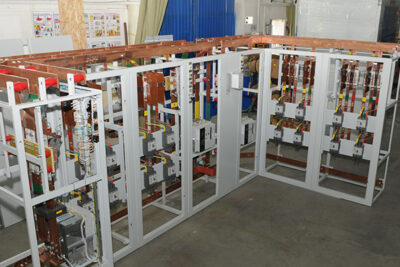

ЩО-70 изготавливаются из листогнутого металлопрофиля со сварными соединениями. Панели могут быть смонтированы как отдельное оборудование, либо они могут являться составной частью распределительного щита.

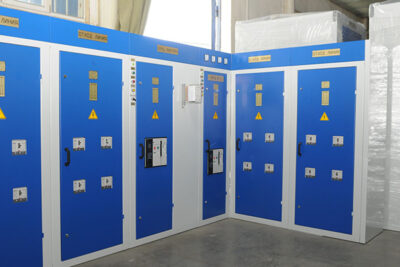

Конструкция панели включает в себя электроизмерительное оборудование, а также оснащение для коммутации. Кабеля крепятся на специальной раме. Доступ к приборам для обслуживания и ремонта осуществляется через дверцу на передней панели, которая имеет запорную конструкцию для ограничения доступа к электрооборудованию. При необходимости боковые части ЩО-70 можно закрыть с помощью торцевых панелей.
Необходимые действия с рубильниками, разъединителями и выключателями, которые размещены внутри панели, производятся с ее лицевой части без открытия дверцы. Это позволяет обеспечить максимальные показатели защиты.
Типы панелей
Номенклатура изделий включает в себя панели различного типа:
- Оборудование, в функции которого входит учет поступающей электрической энергии.
- Панели линейного типа, содержащие в себе защитное оснащение линий коммутации.
- Модели секционного типа. Включают несколько секций с запиткой каждой от собственного ввода.
- Вводные ЩО-70, вводно-секционные и вводно-линейные типы. Могут иметь шинный ввод, подключение которого осуществляется сзади. Также могут быть оснащены кабельным донным вводом.
- Панели, в функционал которых входит выполнение диспетчерского контроля (например, при контроле уличного освещения). В составе таких моделей обязательно присутствуют амперметр и счетчик электрической энергии.
- Панели, включающие в себя устройства автоматического ввода резерва.
- Торцевые панели, которые имеют боковую защиту.
Как сделать выбор?
Перед выбором и заказом панелей в нашей компании «Э-щит», обратите внимание на их важные свойства:
- Электросхемы первичных соединений.
- Перечень оборудования защиты коммутационных соединений.
- Необходимость включения в состав панели измерительных приборов и сигнального оснащения.
- Способность оборудования выдерживать механические нагрузки при КЗ.
- Характеристики электротока и напряжения в сети.
Важны также и габариты панелей:
- Высота – 2,2 м
- Глубина – 0,6 м
- Ширина – в зависимости от модели и потребностей может составлять: 30, 60, 70, 80 или 100 см.
В соответствии с требованиями заказчика размеры панелей можно изменить.
Условные обозначения
ЩО-70 М ХХ – X – XX Х
ЩО – щит одностороннего обслуживания (вводная панель).
70 – модификация электрооборудования, которая была произведена в 1970 году.
М – модернизированный вариант с высотой 200 см.
ХХ – МЗ – модернизированный вариант с измененными размерными параметрами (высота 200 см, ширина от 60 см).
X – показатели электродинамической стойкости: можно выбрать модели с 1-30, 2-50, 3-80, 4-110 кA.
XX – условный номер электросхемы.
Х – разновидность климатического исполнения в соответствии с государственным стандартом 15150.
