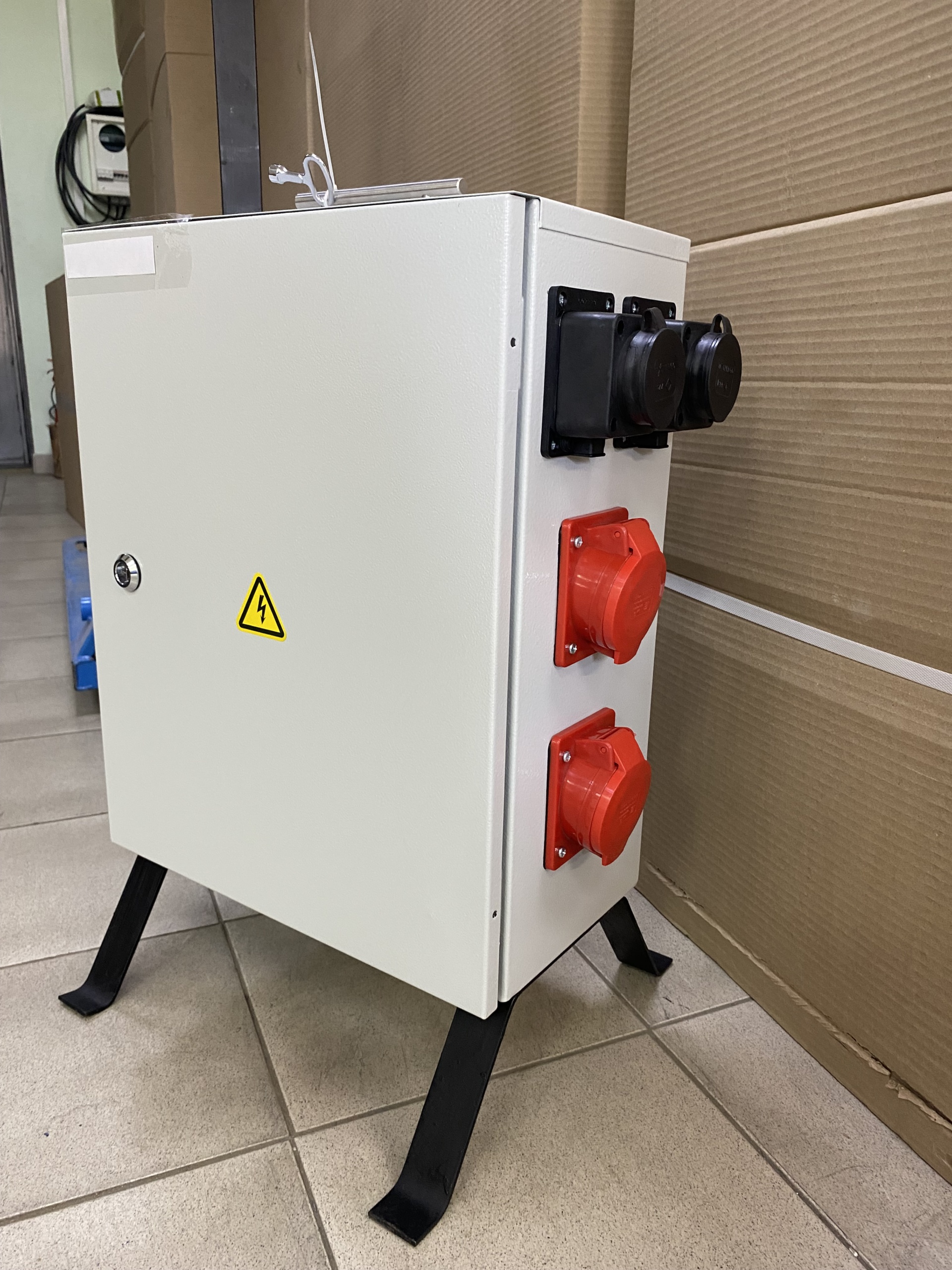

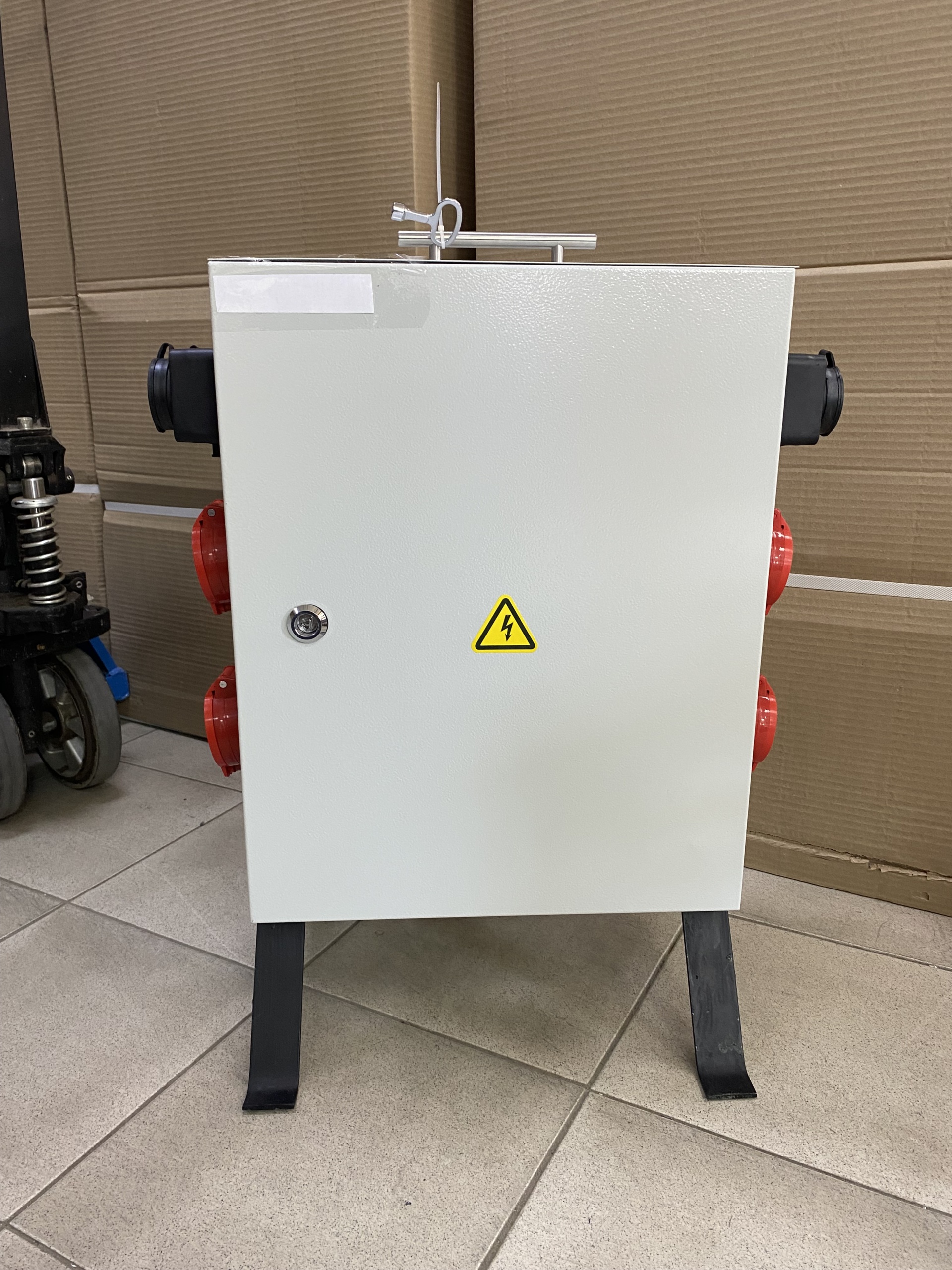

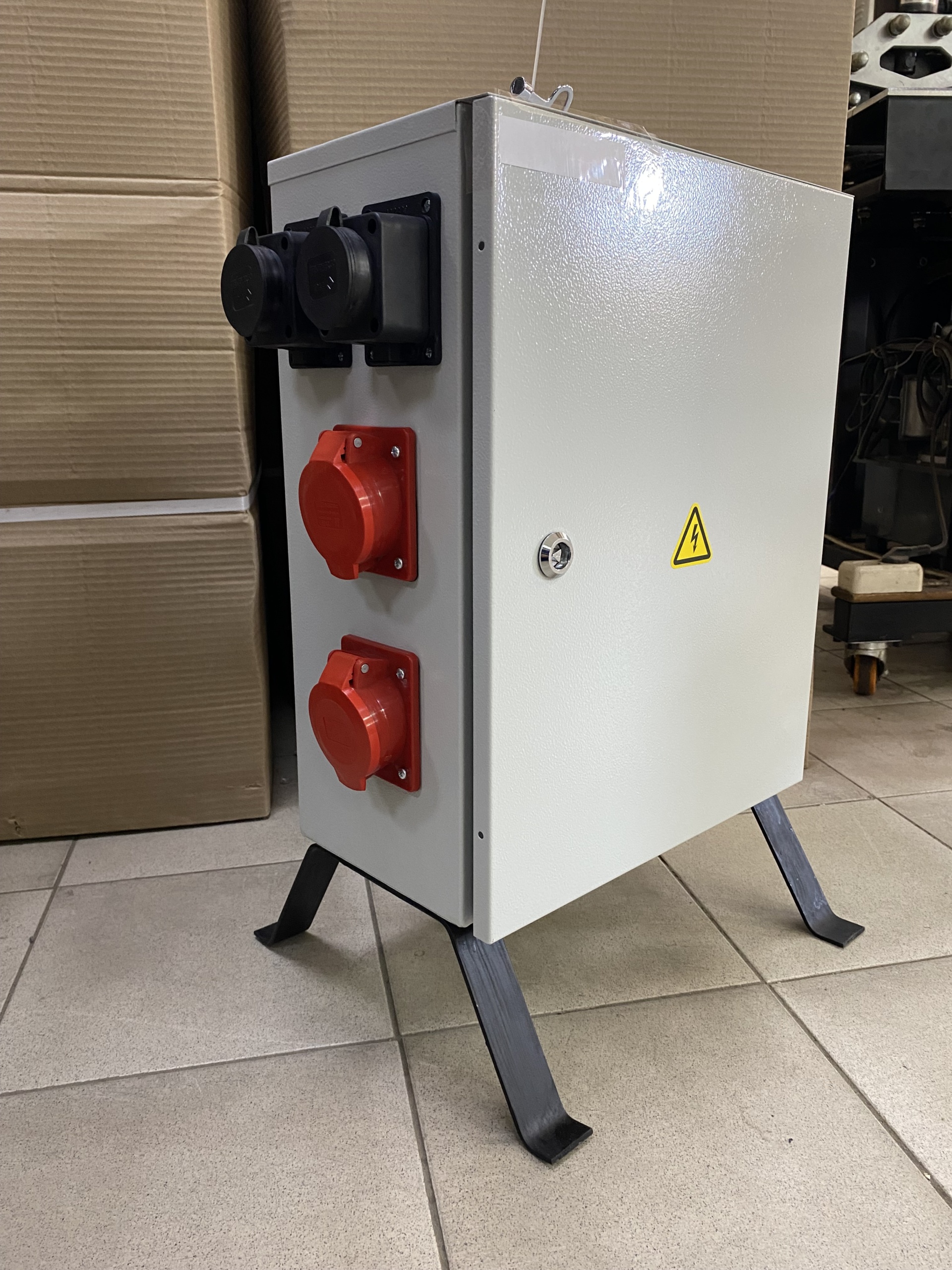

Одна из версий часто запрашиваемых щитов Механизации для строительных площадок.
На вводе установлен автоматический выключатель на ток до 63а. На отходящих линях установлены автоматы от 16А для однофазных розеток и до 32А для трехфазных розеток.
В указанном ците уставлены 4 однофазных розетки и 4 трехфазных розетки.

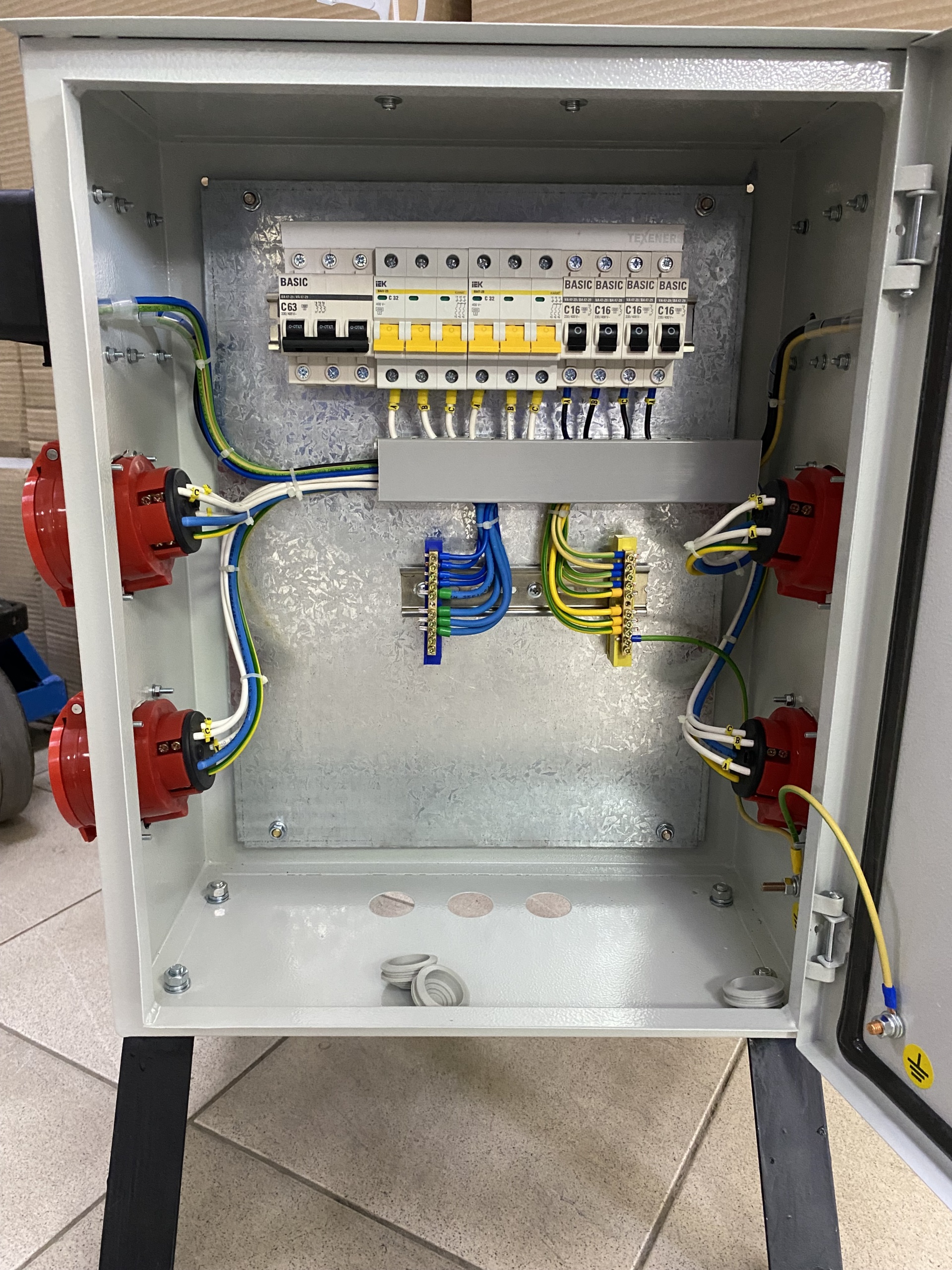

спецификация щита:
| Щит с монтажной панелью ЩМП-06 (500х400х155мм) IP54 У2 | 1 |
| Авт. выкл.ВА47-29 3Р 63А 4,5кА х-ка С | 1 |
| Авт. выкл.ВА47-29 3Р 32А 4,5кА х-ка С | 2 |
| Авт. выкл.ВА47-29 1Р 16А 4,5кА х-ка С | 4 |
| Розетка 3Р+N+E 32A IP41 | 4 |
| Розетка каучук. настенная с З/К и защитной крышкой | 4 |
| метизы | 1 |
| Шина «N» нулевая с изолятором на DIN-рейку 6×9мм стойка мал. 12 групп TDM | 2 |
| провод пв | 1 |
| сборка | 1 |
| итого за 1 шт | 14500 руб с НДС |
Возможно изготовление щита с другим количеством розеток.
Щит механизации предназначены для распределения электрической энергии, защиты электрических установок напряжением до 660 В переменного тока частотой 50 и 60 Гц. обеспечивают защиту от перегрузок и коротких замыканий и используются для нечастых (до трех включений в час) оперативных коммутаций электрических цепей и пусков асинхронных двигателей.
Конструктивно щиты пунктов распределительных представляют собой металлическую сварную оболочку, покрытую порошковой эмалью RAL. Оболочка электрического распределительного щита бывает как навесного, так и встраиваемого исполнения. Коммутационные элементы устанавливаются внутри щита и защищены панелью. Ввод и вывод проводников из шкафа осуществляется как сверху, так и снизу, в зависимости от проектного решения.
Условия эксплуатации щитов степени защиты IP21С должны соответствовать климатическому исполнению V категории размещения 3 по ГОСТ 15150 и ГОСТ 15543.1. Условия эксплуатации щитов степени защиты IP54 должны соответствовать климатическому исполнению V категории размещения 2 и 3. Щиты со степенью защиты IP21С исполнения У3 пригодны для эксплуатации в условиях УХЛ4.
