Главная Ящики управления освещением серий ЯУО 9601, ЯУО 9602 и ЯУО 9603 Ящик управления освещением серии Я9602
Ящик управления освещением ЯУО-9601 8 500 ₽
Вернуться к продуктам
Щит ВРУ 1-12-10 23 400 ₽
Нажмите, чтобы увеличить

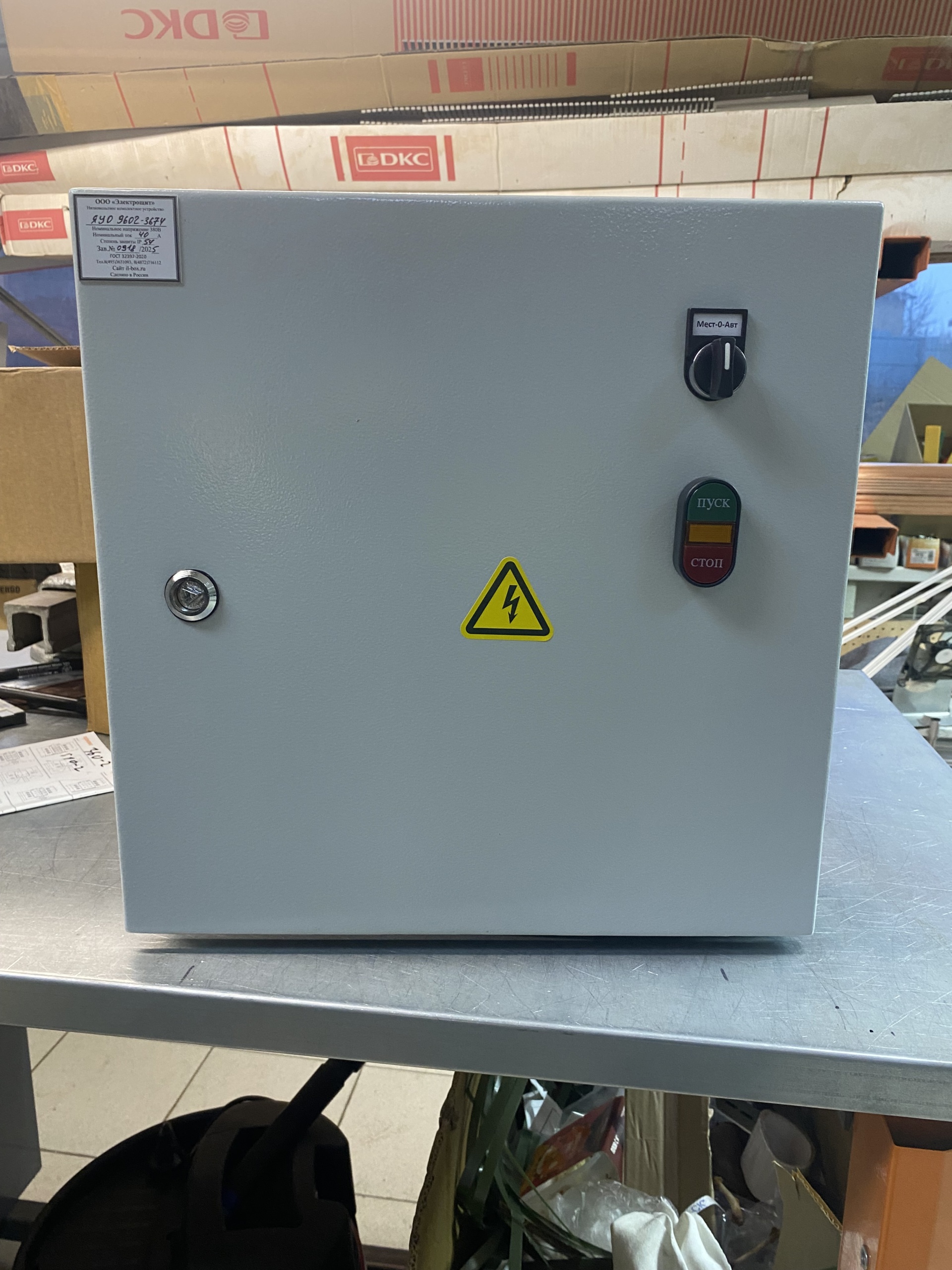

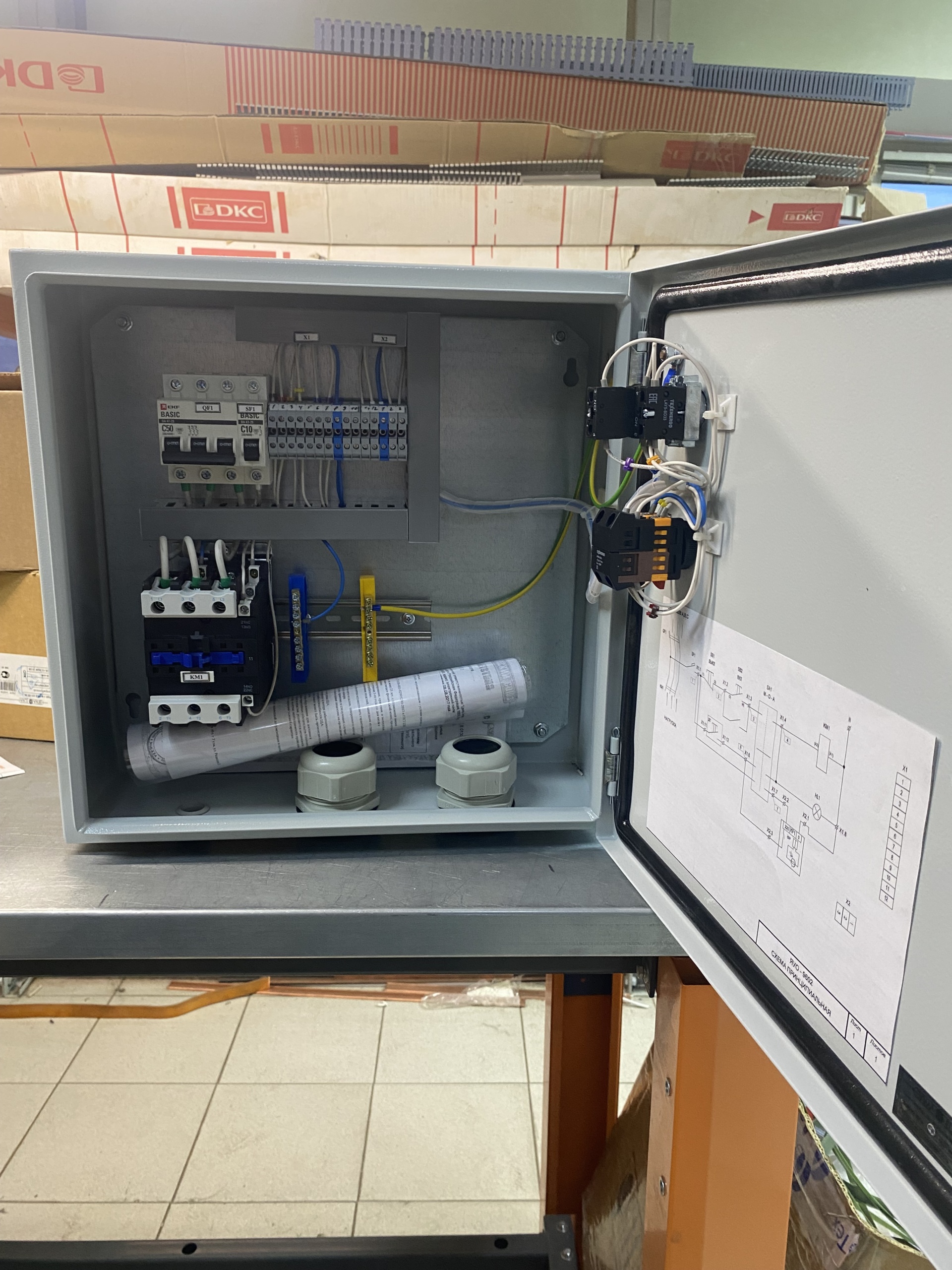

Ящик управления освещением серии Я9602

8 000 ₽

Внимание! Фото щитов предоставлено для понимания конструкции изделия и не является офертой.

Технические вопросы уточнять при заказе.

Срок

3-5 рабочих дней

  • Описание
  • Тех. характеристики
Описание

Ящики управления освещением ЯУО предназначены для автоматического, местного, ручного или дистанционного (из диспетчерского пункта) управления осветительными сетями и установками производственных зданий, сооружений, территорий любых объектов с любыми источниками света (лампами накаливания, ДРЛ, ДРИ, люминесцентными и др.).

Ящики управления освещением ЯУО могут также применяться в осветительных и облучательных установках сельскохозяйственных производств для организации «светового дня» в птицеводческих и животноводческих помещениях, при искусственном выращивании овощных культур и др.

Ящики управления освещением серии ЯУО 9601 изготавливаются как на импортном, так на и отечественном оборудовании.

Функциональные возможности

Ящики управления освещением ЯУО-9602 обеспечивают:

  • Включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности;
  • Отключение и включение осветительной установки в заданные периоды времени (например, в технологические перерывы в работе цеха) по программам, задаваемым реле времени суточным типа 2РВМ (или аналог)
  • Ручное включение и отключение осветительной установки кнопками, установленными на дверях ящика;
  • Включение и отключение осветительной установки посредством устройств телемеханики из диспетчерского пункта энергослужбы.

Режимы управления освещением

В схеме ЯУО 9602 возможен автоматический режим управления освещением только по уровню освещенности, ручной и дистанционный режимы управления.

Тех. характеристики

Общие характеристики ЯУО

Род тока силовой цепи переменный трехфазный
Номинальный ток До 200А
Частота 50 Гц
Номинальное напряжение силовой цепи 380
Номинальное напряжение цепи управления 220
Верхний предел уставки освещенности 2000 Лк
Нижний предел уставки освещенности 5 Лк

Структура условного обозначения

ЯУО 96 0X-XX74- У3.1 IP54 Условное обозначение вида НКУ по конструкции
ЯУО 96 0X-XX74- У3.1 IP54 Условное обозначение класса НКУ автоматического регулирования — 9
ЯУО 96 0X-XX74- У3.1 IP54 Условное обозначение группы НКУ программного управления — 6
ЯУО 96 0X-XX74- У3.1 IP54 Порядковый номер в данной серии:
01 — автоматическое управление от реле времени и фотореле;
02 — автоматическое управление от фотореле;
03 — автоматическое управление от таймера.
ЯУО 9601 Условное обозначение исполнения по току:
ЯУО 9602 34 — 25А;
35 — 32А;
ЯУО 9603 36 — 40А;
37 — 50А;
-XX74- У3.1 IP54 38 — 63А;
39 — 80А;
40 — 100А;
41 — 125 А;
42 — 160 А;
43 — 200 А.
ЯУО 96 0X-XX74- У3.1 IP54 Исполнение по напряжению силовой цепи: 7 — 380В, 50 Гц
ЯУО 96 0X-XX74- У3.1 IP54 Исполнение по напряжению цепи управления: 4 — 220В, 50 Гц
ЯУО 96 0X-XX74- У3.1 IP54 Условное обозначение климатического исполнения и категории размещения по ГОСТ 15150 — У3.1
ЯУО 96 0X-XX74- У3.1 IP54 Условное обозначение степени защиты оболочки по ГОСТ 14254 — IP54, IP31

Схемы ЯУО-9601
