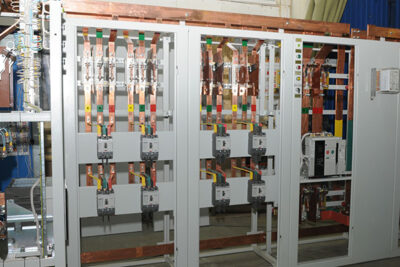

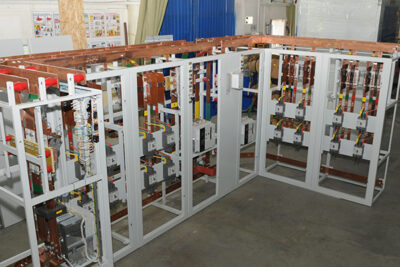

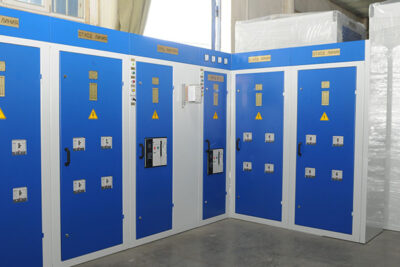

Панели ЩО-70 линейного типа оснащаются выключателями-автоматами, рубильниками с предохранителями и контрольной аппаратурой. Панели производятся с обязательным соблюдением существующих ГОСТов, а комплектация панели составляется в зависимости от ее подвида и требований, актуальных для сборки оборудования. Модели линейных панелей ЩО-70 отличаются друг от друга комплектацией — а именно, наличием входящих в состав панели сборных элементов и детализацией. При наличии между выключателями и щитами разъединителей становится возможным сделать осмотр и ремонтные мероприятия более безопасными.

Технические характеристики линейных панелей ЩО-70

• Линейные панели, оснащенные рубильником с предохранителем, комплектуются рубильником, который рассчитан на 100–600 А.
• При оснащении линейных панелей выключателями-автоматами, они устанавливаются на номинальное напряжение 100, 250, 650, А — в случае стационарных с ручным приводом.
• При оснащении линейных панелей автоматами серии BASS c электромагнитным приводом, номинальный ток может достигать 2500 А.

Линейная панель ЩО-70 подходит для использования в широчайшем температурном диапазоне (от - 50 до + 50° С) и при относительной влажности около 80% на наименьшей отметке.

Схемы линейных панелей серии ЩО-70

Тип линейной панели	Вид линейной панели	Принципиальная схема первичных соединений	Схемы линейных панелей серии ЩО-70		Аналог линейной панели серии ЩО-70
			Элементы на схеме	Наименование	ЩО 70-3- (*)	ЩО 91- (*)
ЩО 70-1-01   ЩО 70-2-01			FU1-FU6 FU7-FU12 PA1, PA2 PA3, PA4 QS1, QS2 QS3, QS4 TA1, TA2 TA3, TA4	Предохранители 100А Предохранители 250А Амперметры 100/5А Амперметры 200/5А Рубильники 100А Рубильники 250А Тр. тока 100/5А Тр. тока 200/5А	ЩО 70-3-01 (800мм)	ЩО 91-1 (800мм)
ЩО 70-1-02   ЩО 70-2-02			FU1-FU12 PA1-PA4 QS1-QS4 TA1-TA4	Предохранители 250А Амперметры 200/5А Рубильники 250А Тр. тока 200/5А	ЩО 70-3-02 (800мм)	ЩО 91-2 (800мм)
ЩО 70-1-03   ЩО 70-2-03			FU1-FU6 FU7-FU12 PA1, PA2 PA3, PA4 QS1, QS2 QS3, QS4 TA1, TA2 TA3, TA4	Предохранители 250А Предохранители 400А Амперметры 200/5А Амперметры 400/5А Рубильники 250А Рубильники 400А Тр. тока 200/5А Тр. тока 400/5А	ЩО 70-3-03 (800мм)	ЩО 91-3 (800мм)
ЩО 70-1-04   ЩО 70-2-04			FU1-FU3 PA QS TA1	Предохранители 630А Амперметр 600/5А Рубильник 630А Тр. тока 600/5А	ЩО 70-3-04 (600мм)	ЩО 91-4 (600мм)
ЩО 70-1-05   ЩО 70-2-05			PA1-PA6 QF1-QF6 QS1, QS2 TA1-TA6	Амперметры 100/5А Выключатели авт. 100А Рубильники 400А Тр. тока 100/5А		ЩО 91-5 (800мм)
Щ О70-1-06   ЩО 70-2-06			PA1-PA6 QF1-QF6 QS1, QS2 TA1-TA6	Амперметры 150/5А Выключатели авт. 160А Рубильники 400А Тр. тока 150/5А	ЩО 70-3-05 (800мм)
ЩО 70-1-07   ЩО 70-2-07			PA1-PA4 QF1-QF4 QS1, QS2 TA1-TA4	Амперметры 200/5А Выключатели авт. 200А Рубильники 400А Тр. тока 200/5А		ЩО 91-6 (800мм)
ЩО 70-1-08   ЩО 70-2-08			PA1-PA4 QF1-QF4 QS1, QS2 TA1-TA4	Амперметры 200/5А Выключатели авт. 250А Рубильники 400А Тр. тока 200/5А	ЩО 70-3-06 (800мм)
ЩО 70-1-09   ЩО 70-2-09			PA1, PA2 QF1, QF2 QS1, QS2 TA1, TA2	Амперметры 600/5А Выключатели авт. 630А Рубильники 630А Тр. тока 600/5А	ЩО 70-3-07 (800мм)	ЩО 91-7 (800мм)
ЩО 70-1-10   ЩО 70-2-10			PA1, PA2 QF1, QF2 QS1, QS2 TA1, TA2	Амперметры 600/5А Выключатели авт. 630А Рубильники 630А Тр. тока 600/5А	ЩО 70-3-07 (800мм)	ЩО 91-7 (800мм)
ЩО 70-1-11   ЩО 70-2-11			PA1-PA3 PI QF1-QF4 QS TA1-TA3	Амперметры 400/5А Счетчик трехфазный 5А Выключатели авт. 100А Рубильник 400А Тр. тока 400/5А	ЩО 70-3-08 (600мм)
ЩО 70-1-12   ЩО 70-2-12			PA1-PA3 PI QF1-QF4 QS TA1-TA3	Амперметры 400/5А Счетчик трехфазный 5А Выключатели авт. 160А Рубильник 400А Тр. тока 400/5А
ЩО 70-1-13   ЩО 70-2-13			PA1-PA6 QF1-QF6 TA1-TA6	Амперметры 100/5А Выключатели авт. 100А Тр. тока 100/5А
ЩО 70-1-14   ЩО 70-2-14			PA1-PA6 QF1-QF6 TA1-TA6	Амперметры 150/5А Выключатели авт. 160А Тр. тока 150/5А
ЩО 70-1-15   ЩО 70-2-15			PA1-PA4 QF1-QF4 TA1-TA4	Амперметры 200/5А Выключатели авт. 200А Тр. тока 200/5А
ЩО 70-1-16   ЩО 70-2-16			PA1-PA4 QF1-QF4 TA1-TA4	Амперметры 200/5А Выключатели авт. 250А Тр. тока 200/5А
ЩО 70-1-17   ЩО 70-2-17			PA QF QS TA	Амперметр 400/5А Выключатель авт. 400А Рубильник 400А Тр. тока 400/5А
ЩО 70-1-18   ЩО 70-2-18			PA1, PA2 QF1, QF2 TA1, TA2	Амперметры 600/5А Выключатели авт. 630А Тр. тока 600/5А
ЩО 70-1-19   ЩО 70-2-19
ЩО 70-1-20   ЩО 70-2-20			PA1-PA3 PI QF1-QF4 TA1-TA3	Амперметры 400/5А Счетчик трехфазный 5А Выключатели авт. 100А Тр. тока 400/5А
ЩО 70-1-21   ЩО 70-2-21			PA1-PA3 PI QF1-QF4 TA1-TA3	Амперметры 400/5А Счетчик трехфазный 5А Выключатели авт. 160А Тр. тока 400/5А
ЩО 70-1-23   ЩО 70-2-23			PA QF QS TA	Амперметр 1000/5А Выключатель авт. 1000А Разъединитель 1000А Тр. тока 1000/5А	ЩО 70-3-09 (600мм)	ЩО 91-14 (700мм)
ЩО 70-1-25   ЩО 70-2-25					ЩО 70-3-09 (600мм)
ЩО 70-1-24   ЩО 70-2-24			PA QF QS TA	Амперметр 400/5А Выключатель авт. 400А Рубильник 400А Тр. тока 400/5А	ЩО 70-3-10 (800мм)
ЩО 70-1-26   ЩО 70-2-26			PA1-PA6 QF1-QF6 QS1, QS2 TA1-TA6	Амперметры 100/5А Выключатели авт. 100А Рубильники 400А Тр. тока 100/5А
ЩО 70-1-27   ЩО 70-2-27			PA1-PA3 PI QF1-QF4 QS TA1-TA4	Амперметры 400/5А Счетчик трехфазный 5А Выключатели авт. 100А Рубильник 400А Тр. тока 400/5А
ЩО 70-1-28   ЩО 70-2-28			PA1-PA6 QF1-QF6 TA1-TA6	Амперметры 100/5А Выключатели авт. 100А Тр. тока 100/5А
ЩО 70-1-29   ЩО 70-2-29			PA1-PA3 PI QF1-QF4 TA1-TA3	Амперметры 400/5А Счетчик трехфазный 5А Выключатели авт. 100А Тр. тока 400/5А
